這章節開始將記述防靜電對策的個別內容。

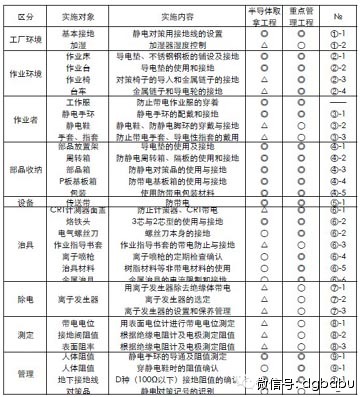

另外，下表為半導體取拿工程中靜電對策的實施內容及必要項目。所以在實施時要與各事業部的靜電對策擔當者進行商談檢討。再說，這里的所謂重點管理工程是指對工程上有帶電電位在５０Ｖ以下的設計必要的場所進行估計并區分。◎必須實施○實施△根據需要實施
工廠環境
-

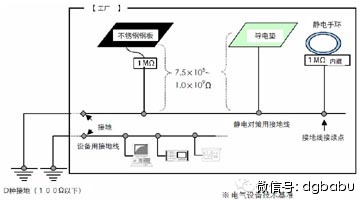

靜電對策用接地線的設置（NO．①-1）
目的:為了將已產生的靜電導入接地
實施順序
1)對直徑為1.6mm 以上的導線，與設備用接地線分開單獨鋪設靜電對策用接地線。
2）靜電對策用接地線進行專門接地時，跟設備接地一樣通過接地點接地。
要點
1）對于靜電對策用接地線，如果有外傷保護和耐蝕性要求的話，使用絕緣皮導線。由于很難發現導線內部導線斷裂，所以1年至少進行一次導通測試。
2）為了防止人體在設備漏電時觸電并進行防靜電對策，各接地點接地間 的阻值應按以下值設定。
※接地間阻值：7.5*10^5-1.0*10^9Ω(IEC 61340)
3）工廠外的接地以D接地工事為基本，在連接超過３００Ｖ低電壓電路時，進行C 種接地工事，（舊特別第3種：接地電阻１０Ω以下）※
另外，對于接地電阻1年至少應確認一次。
4)由于鋪設靜電對策用接地線有一定的困難，如果不得已要利用設備接地線的話，靜電手環和接地線阻值應保持在適當?shù)姆秶鷥?nèi)以確保人身安全。

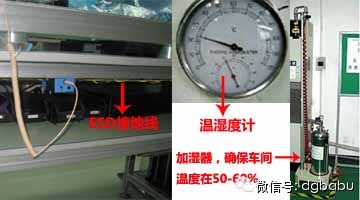

2.運用加濕器控制工程內的溫度(NO．①-2)
目的：為了避免因濕度上升絕緣體表面阻率下降造成靜電的產生。
實施順序
1)根據外面空氣的流入風量及室內室外的絕對濕度，計算必要的加濕量(kg/h)。
2）充分考慮蒸氣品質、設備能力、維修保養性等各方面因素，導入加濕器。
3）設置后在多個場所設置濕度監控器進行濕度管理。
要點
1)如果濕度在65%以上將會有明顯的影響，可能增加作業者的不快感。比如說，濕度為６０％溫度為２２℃時，不會感覺到不快，但到了２８℃ 就會感到不快。關注與溫度的關系，濕度保持在５０～６０％較好。
2)加濕時，注意金屬與壁上的結露。另外，若將ＩＣ長時間置于高濕度的 環境中，有可能發生膨脹變形所以要特別留意。
3)還有，滴下浸透方式由于各不相同，各有各的特點。
作業環境——作業床對策（NO．②-1）
實施項目：防止作業床帶電
目的：為了防止因作業帶電
實施順序
1)鋪設表面阻率為１０^４～１０^９Ω／□的導電墊并連接接地接點。
2）另外再鋪上不銹鋼鋼板，增加１ＭΩ的電阻連接。

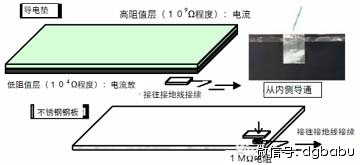

要點＜導電墊＞（靜電皮）
1)２層構造的導電墊(綠)，應從內側的黑面接地。
2)阻值高的雖較便宜，但存在衰減時間變長的缺點。
同樣，單層構造的導電墊（黑）也較便宜，但隨著面積的增大阻值也 相應變高，所以選定時應多加留意。
3)一旦導電墊表面變臟，表面阻率也變大，同時衰減時間變長，應使用 加入了界面活性劑的中性洗滌劑進行擦拭。
4)為了確認效果，要求根據「⑧－２接地間(泄露)阻值的測定方法」定期 檢查接地間(泄露)阻值。
※規格：７.５*１０^５～１.０*１０^９Ω (IEC 61340)

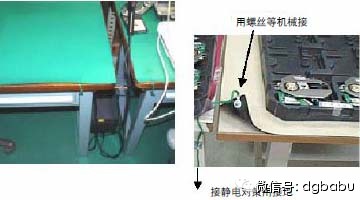

5)導電墊的接地點應用螺絲等進行機械固定。 ＜不銹鋼鋼板＞
1)不要忘記在接地線接續點之間放入１ＭΩ的電阻。
實施項目：搬運路徑的接地處理（NO．②-3）
目的：為了防止運輸基板時產生靜電。
實施順序
1)為確保搬運路徑的暢通，在其范圍內鋪設不銹鋼鋼板?；蚴窃诜秶鷥?nèi)每隔1米鋪設10厘米的不銹鋼鋼板。
2）另外在通道上再鋪上導電墊。
要點
1）不銹鋼鋼板之間用接地線連接，使用包含１ＭΩ電阻的防靜電用接地線。
2）對搬運用的臺車應進行防靜電對策。
作業臺對策（NO．②-2）
實施項目：作業臺前鋪導電墊并接地
目的：為了將作業臺上產生的靜電適度地安全導入地下。
實施順序
1)鋪設表面阻率為１０^４～１０^９Ω／□的導電墊，并連接接地點。
2)導電墊接地點接續時，鉚釘?shù)茸⒁獠灰馔弧?nbsp;
要點
1)橡膠墊為絕緣體，可以絕對地避免高電位的帶電。
2)作業臺表面鋪設金屬板可以避免部品帶電時突然放電造成損傷。
3)導電墊的表面變臟阻率就變高，也容易帶上電，所以應使用加入了界面 活性劑的中性洗劑進行擦拭。
4)作為效果確認，根據「⑧－２接地間(泄漏)阻值的測定方法」，定期檢查確認 接地間(泄漏)阻值。
※規格：７.５*１０^５～１.０*１０^９Ω (IEC 61340)
作業椅對策（NO．②-3）
實施項目：作業椅防靜電對策
目的：為了將椅子與作業服摩擦接觸產生的靜電導入地下。
實施順序
1)使用防靜電作業椅，如果輪子不能直接接地的話，就直接通過鏈子接地面的接地線。
2）對于沒有進行靜電對策的作業椅，應套上防靜電的背套和座套并 與鏈子相連，鏈子的一端與地面相接。
3）地面應鋪上導電墊或不銹鋼鋼板進行靜電對策。
要點
1)由于鏈子會因表面腐蝕出現導通不安定，所以一個月應檢查一次。
2）鏈子有可能浮起，所以作業前應進行檢查。
導電墊或不銹鋼鋼需加入１ＭΩ的電阻接接地線鏈

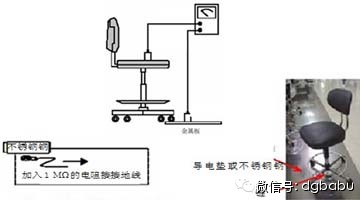

〈參考：接地間阻值的確認〉
效果確認
1）導電輪和鏈子等接地的部分應接觸金屬板。
2）座墊和金屬板上都應連接測定電極。
3）絕緣電阻針輸出功率100V，30秒后才能
讀取數值。
4)規格：７.５*１０^５～１.０*１０^９Ω以(上限值IEC 61340)進行判定。
※測定機器參照「⑧－２接地間電阻的測定方法」。
臺車（周轉車）對策（NO．②-4）
實施項目：運載半導體的臺車應進行防靜電對策
目的：為了防止臺車移動中帶電。
實施順序
1)搭載面的表面應鋪設表面阻率為１０^４～１０^９Ω／□的導電墊。
2)導電墊先與鏈子相連，再將鏈子的一端連接地面。
3)地面一定要鋪設導電墊和不銹鋼鋼板進行對策。
要點
1)由于與金屬板重疊容易導致導通的不穩定，所以導電墊的接續應用螺絲等進行機械性固定。
2)臺車的鏈子不能生銹。
3)車輪如果具靜電擴散性的話，從各段的導電墊到車輪需要接地，同時可以取消鏈子。
