自動破錫回繞機主要由破錫機、回繞機、回擺布錫結構及協調控制軟件系統四部分組成。其原理是通過破錫結構將錫線加工打孔破開，利用協調控制軟件控制回擺布錫結構排列加工后的錫線，協調破錫結構和回繞結構的動作，實現回繞結構很好地將錫線回卷起來，將回繞起來的錫線保存好，以備生產領用。

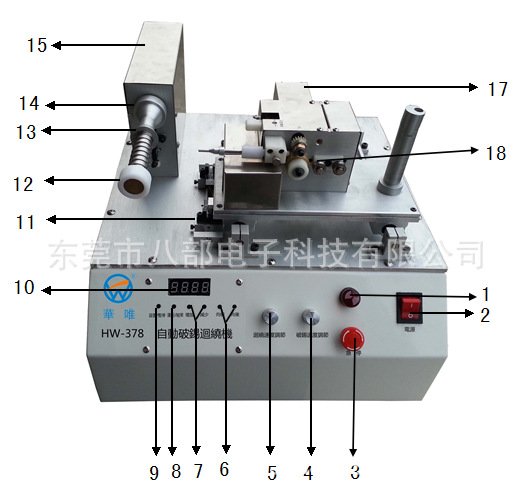

（1）機器部件名稱表：

序號              名稱                                             序號                  名稱

1                  報警器蜂鳴                                    10                     數碼顯示

2                  電源總開關                                    11                     回擺行程感應器

3                  緊急開關                                       12                     鎖緊錫筒夾具

4                  破錫速度調節開關                          13                     回繞錫筒夾具

5                  回繞速度調節開關                          14                     擺動觸發感應器

6                  向前身后擺動開關                          15                     回繞結構總成

7                  錫線增加減少開關                          16                     排線電機

8                  運行/結束開關                                17                     破錫機結構總成

9                  設置/暫停開關

使用操作說明

首先，取出機器，檢查機器是否有破損，配件是否齊全，檢查電源電壓與機器標示板標示是否一致，插上電源。

1、破錫機結構操作

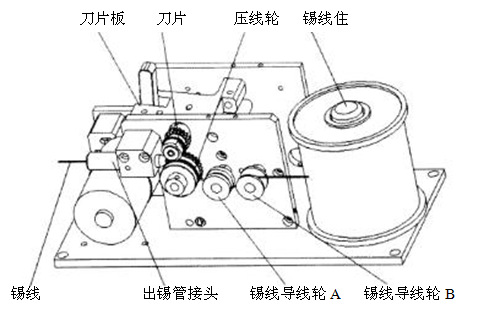

1）將使用的錫線掛在錫線掛柱上，抽出錫線，抬起刀片板，將錫線穿過出錫管。

2）將錫線置于壓線輪中間，放下刀片板，調節刀片深度，使刀片在錫線切出一排小孔。

3）將錫線繞過錫線導向輪A、B，如圖所示。

4）小孔前后位置調節，根據試打錫線調整螺釘，使小孔出現在錫線中央，調整完畢后，鎖緊前后螺釘。

5）小孔深淺調節，根據試打錫線小孔深淺調整高低螺釘，使小孔可以進入錫線助焊劑層，調整完畢高低鎖緊螺釘，如圖所示

6）請務必保證刀片在壓線輪槽范圍內調節，否則將引起刀片與壓線輪碰撞，損壞刀片。

7）更換刀片：抬起刀片板，用內六角扳手將螺絲平墊卸下，現使用10的開口扳手左旋旋出刀片擋塊，刀片即可取出，安裝新刀片即反向操作，如圖所示
